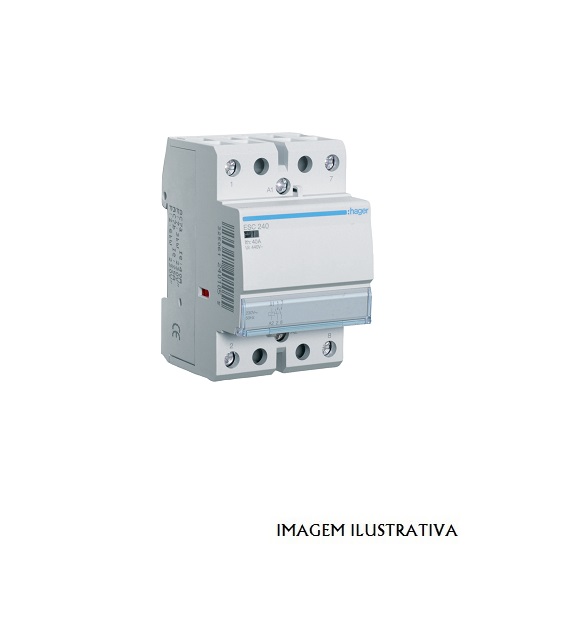

ESC240 Contactor 40A, 2NA, 230V 3M

Arquitectura
Tipo de comando Não aplicável
Nº de pólos 2 P
Principais características eléctricas
Tensão alternada estipulada de utilização 400 V
Frequência de funcionamento 50 Hz
Voltagem
Tensão estipulada de isolamento 440 V
Tensão circuito de comando em AC 230 V
Tensão estipulada de resistência ao choque 4 kV
Corrente eléctrica
Intensidade nominal 40 A
Corrente térmica ao ar livre 40 A
Corrente estipulada em AC7 em categoria A 40 A
Corrente estipulada em AC7 em categoria B 25 A
Potência
Consumo à chamada 62,5 W
Consumo 5,75 W
Potência total dissipada em IN 12,15 W
Potência dissipada por contacto 3,2 W
Potência dissipada pelo comando 0,5 W
Potência de serviço a 230V em AC7 e categoria A 7,3 kW
Potência de serviço a 230V em AC7 e categoria B 2,6 kW
Potência de utilização a 400V em AC7 na categoria
A
22 kW
Potência de serviço a 400V em AC7 e categoria B 7,8 kW
Disparador
Tipo de montagem de sensor 20 ms
Par torçado 25 ms
Resistência
Valor ohmico nominal da bobina 770 Ω
Resistência
Nº de manobras eléctricas em ciclos 30000
Nº de manobras mecânicas 1000000

Dimensões
Profundidade produto instalado 60 mm
Altura produto instalado 85 mm
Largura produto instalado 54 mm
Gestão de lâmpadas fluorescentes
Potência máx. com fluor.,compensadas paralelo 1300 VA
– no circuito duo 3000 VA
Carga máxima de lâmpadas fluorescentes 1900 VA
Gestão de lâmpadas incandescentes
Potência máx. com lâmpadas incandescentes 4000 W
Instalação, montagem
Binário de aperto Bobina: 2,5 Nm; Potência: 3,5Nm
Ligação
Secção de ligação em cabo flexível 4 / 16mm²
Secção de ligação em cabo rígido 4 / 25mm²
Nº de contactos 2
Tipo de contactos 2NA
Tipo de ligação Borne com parafusos
Equipamento
Acessoriável sim
Utilização
Operação local / operação manual não
Padrões
Directiva Europeia WEEE em conformidade
Segurança
Índice de protecção IP IP2X
Classe de protecção Classe II
Condições de utilização
Temperatura de funcionamento -10…50 °C
Temperatura de armazenamento / transporte -40…80 °C
