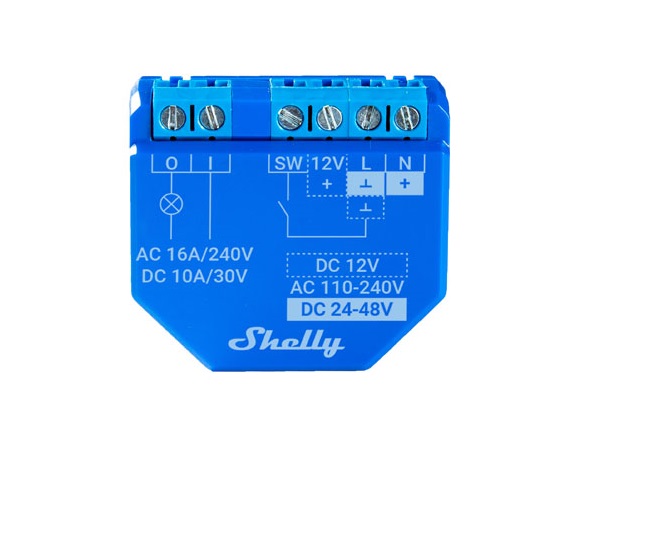

SHELLY-1PLUS Módulo interruptor para automação Wifi 110/230VAC; 12VDC; 24-48VDC – 16A – Shelly Plus-

Pequena descrição

Shelly Plus 1 é um switch inteligente de formato pequeno com contatos livres de potencial, que permite o controle remoto de aparelhos elétricos por meio de um telefone celular, tablet, PC ou sistema de automação residencial. Ele pode funcionar de forma independente em uma rede Wi-Fi local ou também pode ser operado por meio de serviços de automação residencial em nuvem.

Shelly Plus 1 pode ser acessado, controlado e monitorado remotamente de qualquer local onde o Usuário tenha conectividade com a internet, desde que o dispositivo esteja conectado a um roteador Wi-Fi e à Internet.

Ele pode ser adaptado em caixas elétricas padrão, atrás de tomadas e interruptores de luz ou em outros locais com espaço limitado.

Shelly Plus 1 possui interface Web incorporada que pode ser usada para monitorar e controlar o dispositivo, bem como ajustar suas configurações.

Principais aplicações

• residencial
• MDU (Multi Dwelling Units – apartamentos, condomínios, hotéis, etc.)
• Comercial leve (pequenos edifícios de escritórios, pequenas lojas/restaurantes/postos de gasolina, etc.)
• Governamental/municipal
• Universidade/faculdade

Integrações

• Google
• Samsung SmartThings
• Alexa

Esquemas internos simplificados

Abre a imagem em tela cheiaAbrir

Interfaces elétricas de dispositivos

Entradas

• 1 entrada de interruptor/botão no terminal de parafuso: SW
• 1 entrada de relé de contatos livres de potencial no terminal de parafuso: I
• 3 entradas de alimentação em terminais de parafuso: N (+), L (Ʇ) e 12V

Resultados

• 1 saída de relé de contatos livres de potencial no terminal de parafuso: O

Interface adicional

• Interface serial proprietária Shelly

Abre a imagem em tela cheiaAbrir

⚠CUIDADO! Alta tensão na interface add-on quando o dispositivo está ligado!

Conectividade

• Wi-fi
• Bluetooth

Características de segurança

• Proteção contra superaquecimento

Tipos de carga suportados

• Resistivos (lâmpadas incandescentes, dispositivos de aquecimento)
• Capacitivo (bancos de capacitores, equipamentos eletrônicos, capacitores de partida de motores)
• Indutivo com RC Snubber (drivers de luz LED, transformadores, ventiladores, geladeiras, ar-condicionados)

Interface de usuário

Entradas

Um botão (controle)

• Pressione e segure por 5 segundos para ativar o ponto de acesso do dispositivo e a conexão Bluetooth.
• Pressione e segure por 10 segundos para redefinir o dispositivo para os padrões de fábrica.

Resultados

Indicação LED (vermelho)

• AP (ponto de acesso) ativado e Wi-Fi desativado:
  1 segundo ON/ 1 segundoOFF

Visualização

• Wi-Fi ativado, mas não conectado a uma rede Wi-Fi:
  1 segundo ON/3 segundosOFF

Visualização

• Conectado a uma rede Wi-Fi:
  ConstantementeON

Visualização

• Nuvem habilitada, mas não conectada:
  1 segundo ON/5 segundosOFF

Visualização

• Conectado ao Shelly Cloud:
  ConstantementeON

Visualização

• OTA (Atualização Over the Air):
  ½ seg ON/ ½ segundoOFF

Visualização

• Botão pressionado e mantido pressionado por 5 segundos:
  ½ segundo ON/ ½ segundoOFF

Visualização

• Botão pressionado e mantido pressionado por 10 segundos:
  ¼ segundo ON/ ¼ segundoOFF

Visualização

A lista acima começa com o status inicial do dispositivo e a prioridade mais baixa. Cada próximo estado cancela o anterior.
